インクジェットヘッド「CF6/CF6R」　製品情報

インクジェットヘッド「CF6/CF6R」製品画像最小液滴6pLと、従来モデル（CF3/CF3R）比150％の生産性を実現した600npiヘッドです。

特長

1ノズル単位で吐出量を制御する機能を搭載し、さらなる画像品質の向上に貢献します。

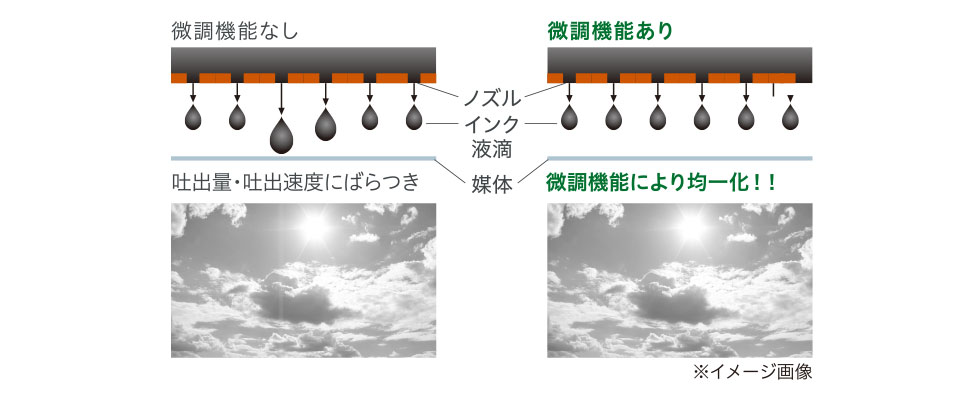

吐出量調整機能なしと吐出量調整機能ありの比較図

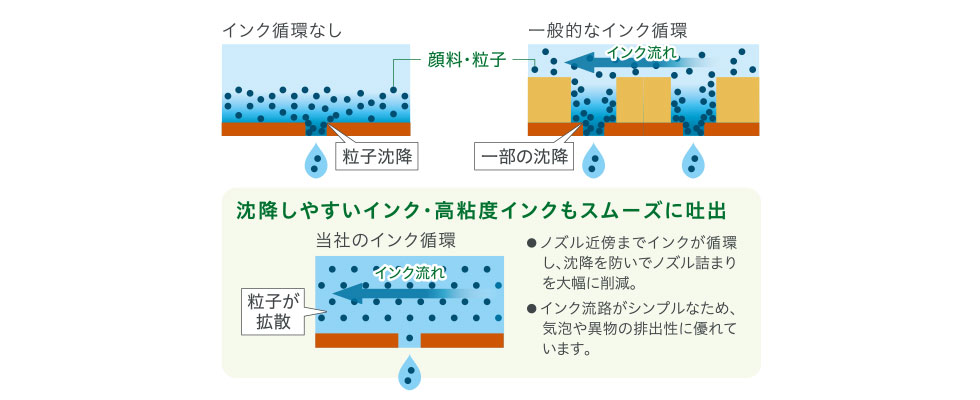

インクジェットヘッド「CF6/CF6R」のインク循環は、沈降しやすいインク・高粘度インクもスムーズに吐出します。特長は2点。一つ目はノズル近傍までインクが循環し、沈降を防いでノズル詰まりを大幅に削減します。二つ目はインク流路がシンプルなため、気泡や異物の排出性に優れています。

	1色	2色
印字方式	オンデマンド・ピエゾ方式
インク循環対応	ノズル近傍インク循環
印字幅	53.95mm	53.91mm
ノズル数	1,278	639
ノズル解像度	600npi	300npi
列数	2
ノズル列間オフセット	7.94mm
階調数	標準4階調/0～3ドロップ
液滴量	18pl/3ドロップ
最小液滴量	6pl
周波数	12kHz/3ドロップ
ヘッド駆動電源電圧	+7V～+15V、-7V～-15V
駆動回路電源電圧	5V、24V
対応インク	UVインク、油性インク(インクの適合性については当社にお確かめください)
内蔵温度センサー	搭載
ヘッド冷却方式	CF6：空冷 CF6R：水冷(水冷ポート搭載)
サイズ・重量	CF6：96.7mm(W)×29.3mm(D)×100.7mm(H)・255g CF6R：96.7mm(W)×31.3mm(D)×100.7mm(H)・285g

※

CF6/CF6Rは600npiのヘッドで、1列目と2列目のノズルがそれぞれ横方向に1/600ずつ交互にずらして配置されています。そのため、1ヘッド2色を使用した場合は、各色が交互にずれて印刷されます。
※

印刷に必要な階調数と液滴量は、使用するインクによって異なります。最大印刷速度や周波数は、ドットあたりのドロップ数(dpd)が小さいほど大きくなります。
※

プリントヘッドの駆動には6種類の電源（5V,24V,+7-15V用2台,-7- -15V用2台）が必要です。
※

上記の仕様は都合により変更となる場合があります。注文する際にはご確認ください。
