インクジェットヘッド「CF3/CF3R」　製品情報

インクジェットヘッド「CF3/CF3R」製品画像ノズル近傍型インク循環で業界で唯一、一列300npi（当社従来比2倍）の解像度・ノズル数を実現するインクジェットヘッドです。

特長

1ノズル単位で吐出量を制御する機能を搭載し、さらなる画像品質の向上に貢献します。

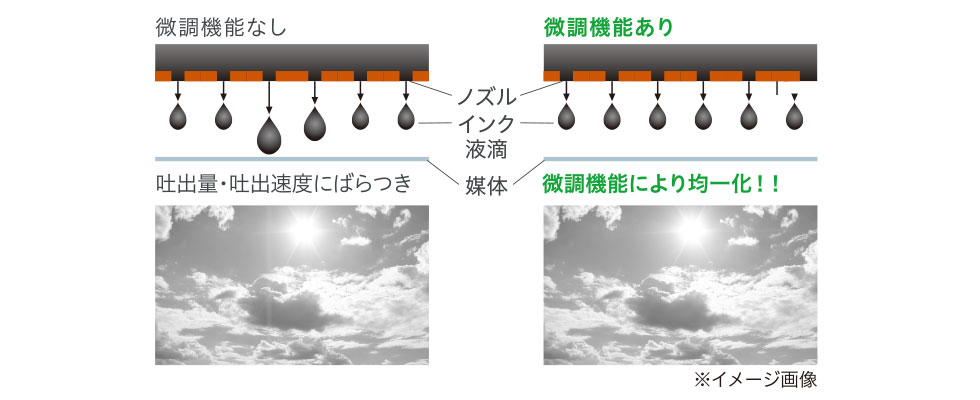

吐出量調整機能なしと吐出量調整機能ありの比較図

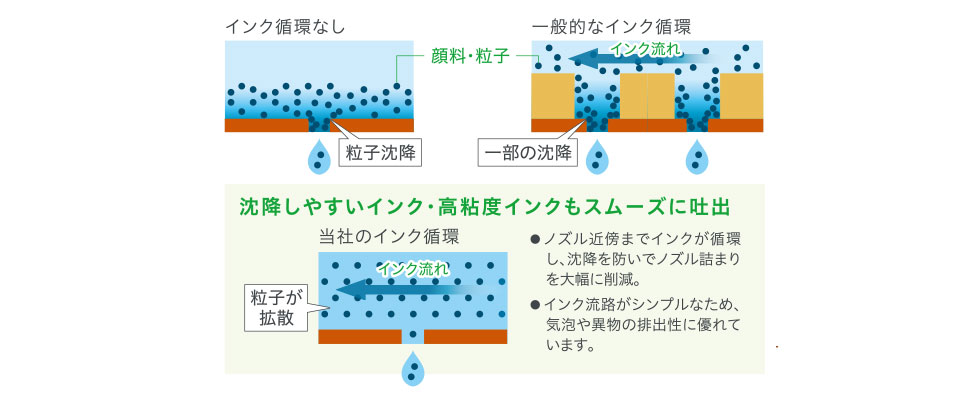

インクジェットヘッド「CF3/CF3R」のインク循環は、沈降しやすいインク・高粘度インクもスムーズに吐出します。特長は2点。一つ目はノズル近傍までインクが循環し、沈降を防いでノズル詰まりを大幅に削減します。二つ目はインク流路がシンプルなため、気泡や異物の排出性に優れています。

	1色	2色
印字方式	オンデマンド・ピエゾ方式
インク循環対応	ノズル近傍インク循環
印字幅	53.95mm	53.91mm
ノズル数	1,278	639×2色
ノズル解像度	600npi	300npi×2色
列数	2
ノズル列間オフセット	7.94mm
階調数	標準6階調/0～5ドロップ
液滴量	20pL/5ドロップ
最小液滴量	3～4pL
周波数	9.2kHz/5ドロップ
ヘッド駆動電源電圧	+7V～+15V、-7V～-15V
駆動回路電源電圧	5V、24V
対応インク	UVインク、油性インク(インクの適合性については当社にお確かめください)
内蔵温度センサー	搭載
ヘッド冷却方式	CF3: 空冷 CF3R: 水冷(水冷ポート搭載)
サイズ・重量	CF3:96.7mm(W)×29.3mm(D)×100.7mm(H)・255g CF3R:96.7mm(W)×31.3mm(D)×100.7mm(H)・285g

※

CF3は600npiのヘッドで、1列目と2列目のノズルがそれぞれ横方向に1/600ずつ交互にずらして配置されています。そのため、1ヘッド2色の300npiで使用した場合は、各色が交互にずれて印刷されます。
※

印刷に必要な階調数と液滴量は、使用するインクによって異なります。最大印刷速度や周波数は、ドットあたりのドロップ数（dpd）が小さいほど大きくなります。
※

プリントヘッドの駆動には6種類の電源（5V,24V,+7-15V用2台,-7- -15V用2台）が必要です。
※

上記の仕様は変更される場合があります。注文する際には、ご確認ください。
