インクジェットヘッド「CX1」
圧倒的な高速・高生産性で高品質印字を実現
- 独立した駆動壁構造により47kHz*1時に最大16pLの高速・高生産性を実現
- 高速駆動時の安定吐出のためにインク流路設計を最適化
- 高速化・低消費電力駆動*2が可能な波形を設定できる新ドライバーICを採用
-
*1：2024年2月実施した当社調べおいて、CX1は最小液適量同等の市販品の中でノズル生産性が最も高い数値です。
-
*2：当社従来品と同等の生産時と比較して消費電力が67%低減しました。
特長
1. CX1プリントヘッドの構造と性能比較
CX1は独立した駆動壁を採用し、液滴サイズ16pLで最大47kHzの高速駆動が可能。
壁共有構造を採用した他のプリントヘッドと比較して、比類のない生産性を実現します。

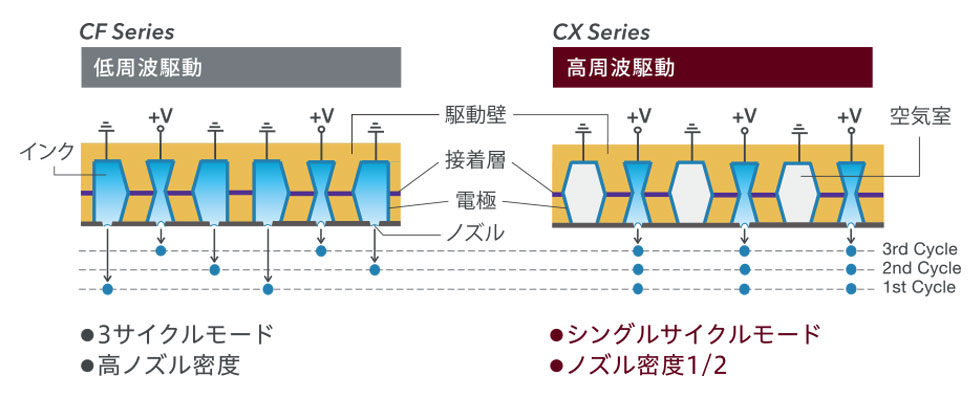

高速印刷を実現する駆動壁構造

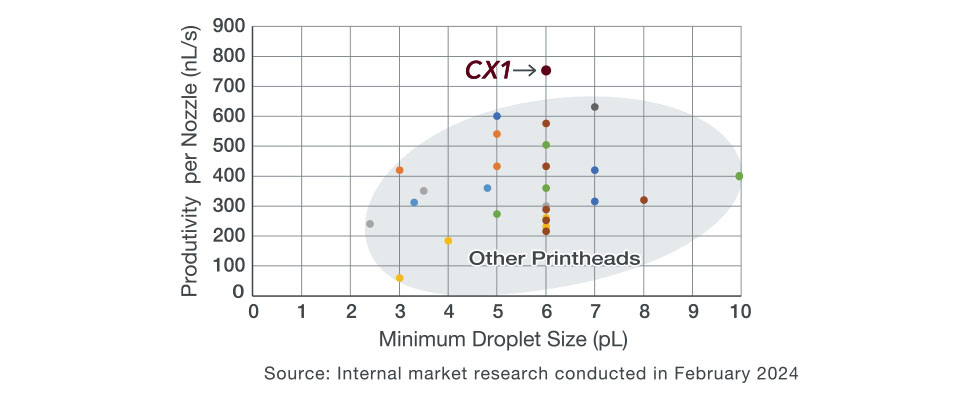

生産性の比較
最小液滴量約6pLのプリントヘッドの中で傑出した生産性

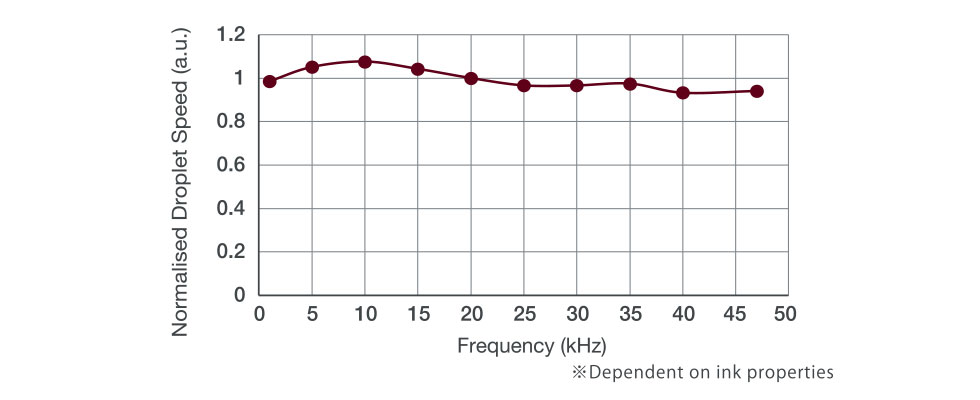

吐出速度と周波数
CX1の吐出速度は、20kHzの吐出速度で正規化した場合、各周波数で±10%内と安定しています。
高い印字品質
CX1は16pLの液滴量を使用した47kHzの高速駆動でも高品質な印字が可能です。
仕様
| 1色 | 2色 | |
|---|---|---|
| 印字方式 | オンデマンド・ピエゾ方式 | |
| 印字幅 | 54.0mm | |
| ノズル数 | 1,280 | 640×2色 |
| ノズル解像度 | 600npi | 300npi×2色 |
| 列数 | 4 | |
| ノズル列間オフセット(列間距離) A列とB列、C列とD列の間の距離 |
3.7mm | |
| ノズル列間オフセット(列間距離) A列とC列の間の距離 |
17.74mm | |
| 階調数 | 標準4階調 | |
| 液滴量 | 最大16pL | |
| 最小液滴量 | 6pL | |
| 周波数 | 47kHz/16pL | |
| ヘッド駆動電源電圧 | +18-35 V・+0-20 V | |
| 駆動回路電源電圧 | 3.3 V | |
| 対応インク | UV-curing & oil-based(インクの適合性については当社にお確かめください) | |
| 内蔵温度センサー | 搭載 | |
| ヘッド冷却方式 | 水冷 | |
| サイズ・重量 | 97mm(W)×45mm(D)×112mm(H)・210g | |
-
※CX1 は600 npiの ヘッドで、1列目と2列目のノズルがそれぞれ横方向に 1/600ずつ交互にずらして配置されています。そのため、1ヘッド2色を使用した場合は、各色が交互にずれて印刷されます。
-
※印刷に必要な階調数と液滴量は、使用するインクによって異なります。最大印刷速度や周波数は、ドットあたりのドロップ数 (dpd)が小さいほど大きくなります。
-
※プリントヘッドの駆動には7種類の電源（+3.3V用1台,+0-20V用2台,+18-35V用4台）が必要です。
-
※上記の仕様は都合により変更となる場合があります。注文する際にはご確認ください。
