インクジェットヘッド「CF1B/CF1BL/CF1BXL」
インク循環構造を採用し、高信頼性を実現したインクジェットヘッド
- インク循環構造による
- 自己回復機能
- 印字品質の安定化
- インク充填が容易
- 生産性向上
- ランニングコスト低減
- 636ノズル、300dpi
- マルチドロップによるドット内階調
- 高い着弾位置精度
特長
CF1B/CF1BL/CF1BXLでは、インク循環構造によりインクがノズル近傍に滞留せず、常時インクが供給されます。
これにより高い吐出信頼性をはじめ、インクジェットヘッドにおける多くの課題を解決します。
インクジェット印刷方式における最も重要な要素である“吐出信頼性の向上”を実現するヘッドであり、帳票/ラベル・パッケージ/サイングラフィックス等、あらゆるアプリケーションにお使いいただけます。
特に吐出信頼性が必要とされるシングルパス方式の印刷方式では吐出信頼性のメリットを最大限発揮することができます。

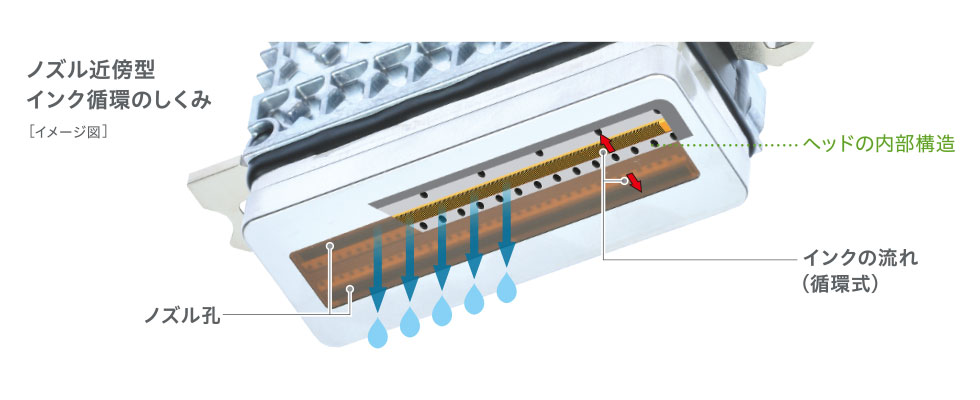

1. インク循環の仕組み
インク供給ポートから入ったインクは、ヘッド最下部まで設けられたパイプを通して圧力室まで到達し、各ノズルへインクが充填されます。
吐出されなかったインクはヘッド中央部へ集まり、インク排出口に通ずるパイプを通り、ヘッド外部へと排出されます。
2. インク循環によるメリット
インクがノズル近傍まで循環することにより、ノズル近傍にインクが滞留しないため、インクの変質、沈降を防ぎ、高い吐出信頼性を実現します。
インク循環によるメリットを5点ご説明します。

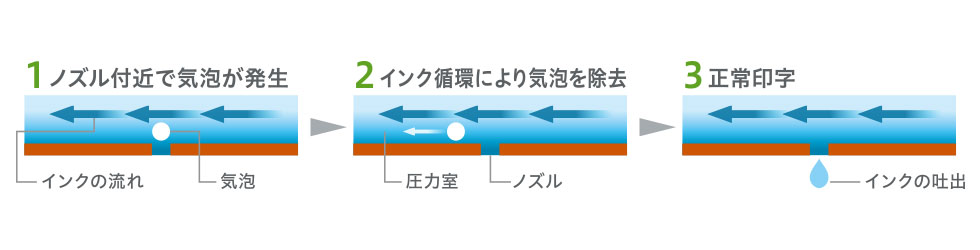

（1）自己回復機能
印字抜けの要因には、気泡等が考えられますが、インク循環により気泡を除去し一度発生した印字抜けも瞬時に回復する“自己回復機能”を実現します。
（2）印字品質の安定化
ヘッドが熱の発生源となりインク温度にも影響を与えております。インクが循環することにより、その影響が低減され安定した吐出が可能になります。
（3）インク充填が容易
インク充填が容易になり、スタートアップ時のトラブルが低減します。
（4）生産性向上
生産性は印字速度だけではなく、メンテナンスの回数も大きく影響します。インク循環により、メンテナンスの回数を低減し生産性向上に貢献します。
（5）ランニングコスト低減
インク循環によりインク廃液量の低減を実現し、トータルランニングコスト低減に貢献します。
インク消費量及び廃液量低減を実現し“環境”に配慮したインクジェットヘッドです。
仕様
| CF1B | CF1BL | CF1BXL | |
|---|---|---|---|
| 印字方式 | オンデマンド・ピエゾ方式 | ||
| インク循環対応 | ノズル近傍インク循環 | ||
| 印字幅 | 53.7mm | ||
| ノズル数 | 636 | ||
| ノズル解像度 | 300npi | ||
| 列数 | 2 | ||
| ノズル列間オフセット | 4.64mm | ||
| 階調数 | 標準8階調/0～7ドロップ | 標準4階調/0,5,6,7ドロップ | 標準7階調/0～6ドロップ |
| 液滴量 | 6～42pL | 57～80pL | 36～180pL |
| 周波数 | 4.97kHz/7ドロップ | 4.8kHz/7ドロップ | 4.8kHz/6ドロップ |
| ヘッド駆動電源電圧 | 14～31V | ||
| 駆動回路電源電圧 | 5V、39V | ||
| 対応インク | UVインク、油性インク(インクの適合性については当社にお確かめください) | ||
| 内蔵温度センサー | 搭載 | ||
| ヘッド冷却方式 | 空冷 | ||
| サイズ・重量 | 94.1mm(W)×26mm(D)×79mm(H)・161g | ||
-
※上記の仕様は、インクの種類によって変わる場合がございます。
-
※上記の仕様や外観は、変更される場合がございます。
