インク循環装置「CC1」
コンパクトかつ軽量なボディにインク循環装置の基本機能を搭載
- 世界最小・最軽量*1なコンパクトかつ軽量なボディ
- インク循環流量や負圧の調整、インク加温など、インク循環装置の基本機能を搭載
- 専用制御ソフトを具備し、インク循環ヘッドCF1・CF3/3Rの印字が可能
- 評価時の廃インク量を削減する事が出来る、低環境負荷を実現したインク循環装置
-
*1：インクジェットヘッドと取り付け金具を用いた接続で、ポンプやセンサー、制御基板などインク循環システムに必要な機能を一体化したオールインワンタイプにておいて世界最小（当社調べ：2018年10月現在）。
特長

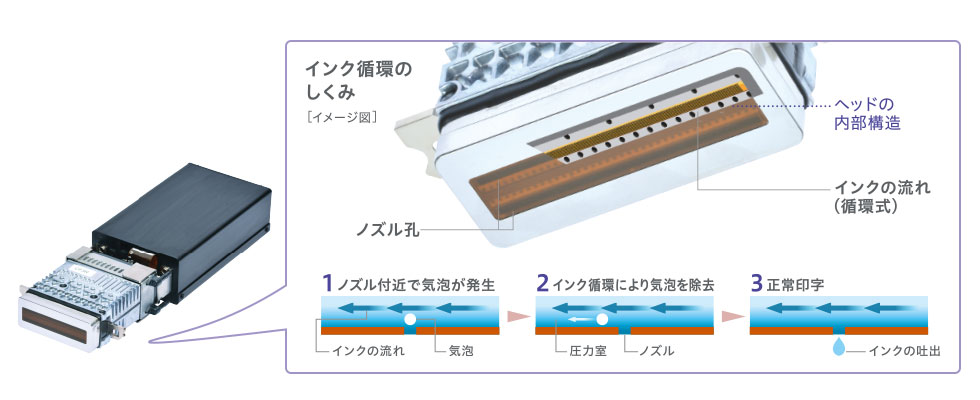

1．インク循環ヘッド「CF1」「CF3/3R」と直結が可能

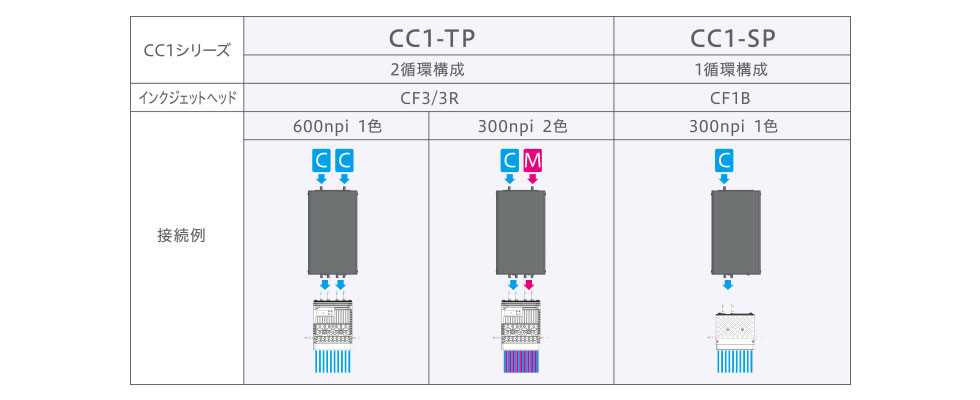

2．インク循環装置「CC1」とインク循環ヘッドとの接続例
1装置で最大2色のインク循環を制御可能（300npi）

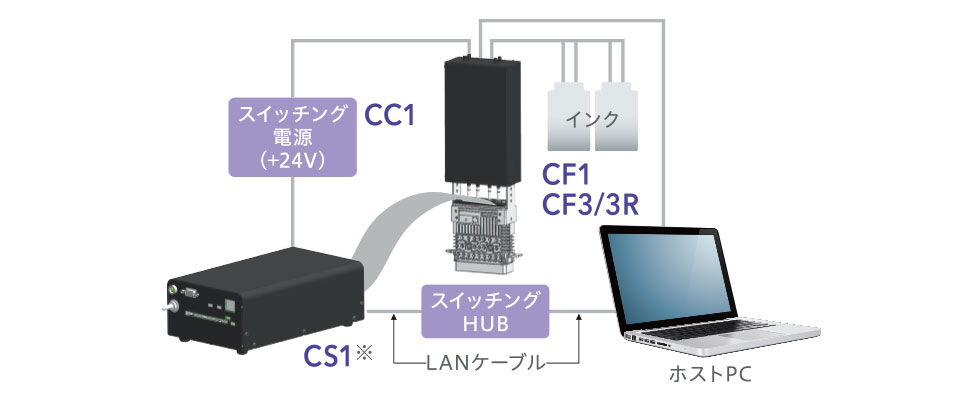

3．評価システム構成例
循環型インクジェットヘッド「CF1」「CF3/3R」との直結により、すぐにインク循環方式の評価が可能
-
※CF3/3R用のヘッド制御ボード
【インク循環装置「CC1」とインク循環ヘッドとの接続には、付属取付具を使用します。】
仕様
| CC1-SP | CC1-TP | |
|---|---|---|
| 対象ヘッド | CF1B/CF1BL | CF3/CF3R/CF1BXL(CF1BXLは1系統循環使用となります) |
| 循環流路系統数 | 1系統 | 2系統 |
| インク温度設定範囲 | 常温～60℃ | |
| ヒーター | 搭載 | |
| インク加温性能 | 室温+20℃ | |
| 循環流量 | 50mL/min | CF3/3R:35mL/min CF1BXL:50mL/min |
| 負圧調整範囲 | 0～-3.0kPa | |
| 最小循環インク量 | 20mL | |
| 電源 | DC24V 3A以上 | |
| 使用環境条件 | 5～35℃、20～80%RH、結露無きこと | |
| 対応インク | 対象ヘッドに準じる(インクの適合性については当社にお確かめください) | |
| サイズ・重量 | 83mm(W)×40.5mm(D)×141.5mm(H)(突起部含まず) 280g |
83mm(W)×40.5mm(D)×141.5mm(H)(突起部含まず) 360g |
| お客様が必要なハードウェア | PC、電源 | |
| PC接続方式 | USB 2.0 | |
| 操作ソフトウェア | Windows 10専用アプリケーション | |
-
※上記の仕様は、インクの種類によって変わる場合がございます。
-
※上記の仕様や外観は、変更される場合がございます。
